Циркуляционный насос для отопления — подбор


Казалось бы, в чем проблема выбрать циркуляционный насос для отопления? Но на практике это оказывается действительно проблема. Приходишь в магазин просишь помочь в подборе циркуляционного насоса. А в ответ слышишь либо рекламу фирмы производителя, либо ряд технических вопросов про объем системы отопления, гидравлический расчет и т.д. В результате либо так и не удается выбрать циркуляционный насос, либо приобретается заведомо более мощный и дорогой чем требуется.

Мощный циркуляционный насос для отопления, безусловно, хорошо, да и переплата не очень уж и значительная. Но такой подход как минимум просто не рационален, а как максимум вызовет различные проблемы при эксплуатации. К примеру, повышенная скорость теплоносителя вызывает значительный шум системы отопления, что для жилого помещения очень не хорошо.

И так попробуем разобраться, как же правильно подбирать циркуляционный насос для отопления, что бы избежать пусть и не критичных, но достаточно не приятных последствий неправильного выбора.

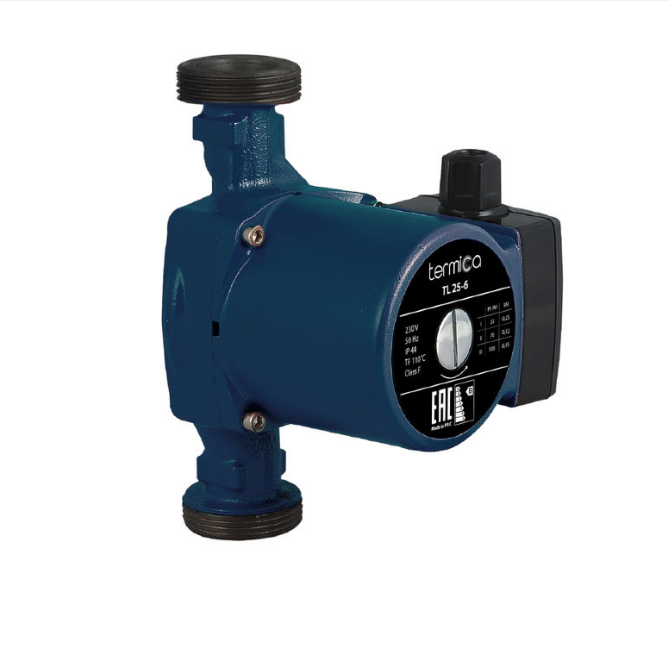

Циркуляционный насос для отопления
Цены на насосы


Вначале разберемся в назначении циркуляционного насоса и его основных характеристиках. Задача циркуляционного насоса для отопления состоит в том, что бы осуществлять прокачку теплоносителя через всю систему отопления. При этом у насоса есть две основные характеристики: подача и напор.

Расчет подачи и напора циркуляционного насоса.

Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.

Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.

Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:

V=(Sопп×Qуд)/(1,16×?T)

V - подача циркуляционного насоса, м3/ч.
Sопп - полезная площадь отапливаемого помещения, м2.

Qуд - удельная теплопотребность зданий, Вт/м2. Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Qуд для одиночных зданий 100Вт/м2.
?T - разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет °С.

Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.

Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей.
Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.

Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.

Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.

Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,,5 м/с, для полимерных 0,,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять , в зависимости от диаметра труб, чем труба толще, тем потери меньше.

Потери давления на местных сопротивлениях определяются по формуле:

Z=∑ζ×V2×ρ/2

ζ - коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V - скорость движения теплоносителя, м/с.
ρ - плотность теплоносителя.

Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.

Выбор циркуляционного насоса.

Циркуляционные насосы бывают двух видов со ступенчатым регулирования мощности и сплавным регулированием. Циркуляционные насосы с плавным регулированием обычно применяются с системой автоматики. Насосы со ступенчатым регулированием нашли наиболее широкое применение в частном строительстве. Рассмотрим, как же выбрать циркуляционный насос со ступенчатым регулированием скорости вращения ротора.

Для этого ранее мы определили подачу и напор. Задача выбора циркуляционного насоса сводится к тому, что бы он полностью обеспечивал расчетные параметры нашей системы отопления на средней скорости вращения, что бы обеспечить запас мощности насоса. Тем самым насос не будет перегружен и прослужит значительно дольше, а система отопления будет работать бесперебойно и эффективно.
